Diseño de levas
¿Qué es una Leva?
La leva es un elemento de un mecanismo que gira
sobre un eje que no es su centro geométrico. De manera que la leva sirve para
transformar un movimiento circular en un movimiento rectilíneo.
Así pues, la leva es una pieza de un mecanismo que tiene forma ovoide.
Esta forma geométrica especial permite convertir su movimiento de giro en un
movimiento lineal.
El funcionamiento del mecanismo de la leva es sencillo. La leva gira
alrededor de un eje que no es su centro geométrico y está en contacto con un
seguidor, de modo que cuando la parte ovalada de la leva entra en contacto con
el seguidor hace que este se mueva de manera lineal. Pasando así de un
movimiento giratorio a un movimiento lineal alternativo.
Los sistemas leva-seguidor se clasifican de varias maneras:
Por el tipo de movimiento del seguidor, trasladante o rotatorio
(oscilante)
Por el tipo de leva, radial, cilíndrica, tridimensional
Por el tipo de cierre de junta, con cierre de forma o fuerza
Por el tipo de seguidor, curvo o plano, rodante o deslizante
Por el tipo de restricciones de movimiento, posición crítica extrema
(CEP, por sus siglas en inglés), movimiento de trayectoria crítica (CPM, por
sus siglas en inglés)
Por el tipo de programa de movimiento, subida-bajada (RF, por sus siglas en inglés), subida-bajada-detenimiento (RFD, por sus siglas en inglés), subida-detenimiento-bajada-detenimiento (RDFD, por sus siglas en inglés).
Tipo de movimiento

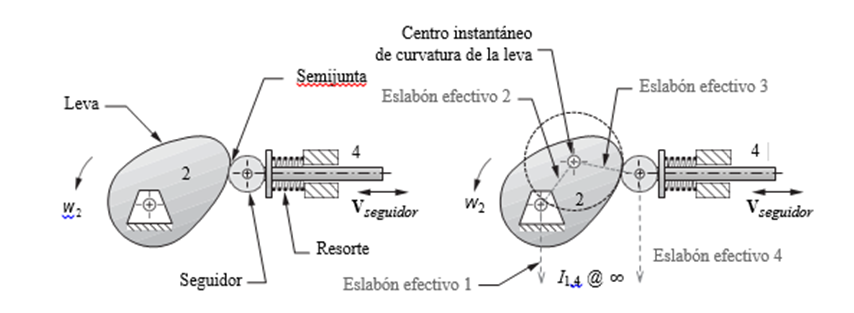

a). - Un mecanismo de leva-seguidor oscilante tiene un equivalente efectivo
de cuatro barras armado con pasadores.
b). - Un mecanismo de leva-seguidor trasladante tiene un equivalente de un
mecanismo de cuatro barras de manivela-corredera efectivo.

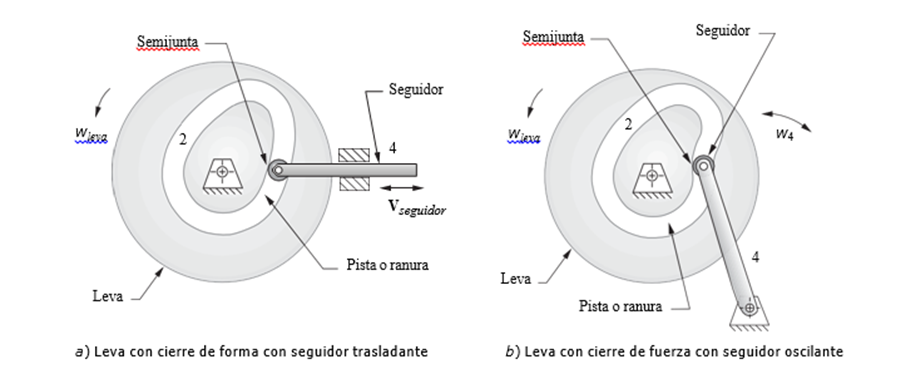

Tipo de cierre de junta
El cierre de fuerza, como se muestra en la figura siguiente, requiere
que se aplique una fuerza externa a la junta para mantener los dos eslabones,
leva y seguidor, en contacto físico.
Tipo de
seguidor
Tipo de leva
La dirección del movimiento
del seguidor con respecto al eje de rotación de la leva determina si es una
leva radial o axial.
Todas las levas mostradas en
las figuras anteriores son levas radiales porque el movimiento del seguidor es
en una dirección radial. Las levas radiales abiertas también se llaman levas de
placa.

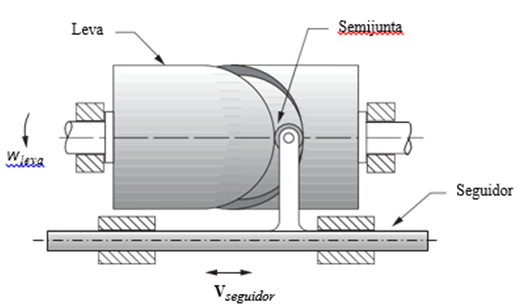

La siguiente figura muestra
una leva axial cuyo seguidor se mueve paralelo al eje de rotación de la leva.
Este arreglo también se llama leva de cara si es abierta (con cierre de fuerza)
y leva cilíndrica o de barril si es ranurada o acanalada (con cierre de forma).

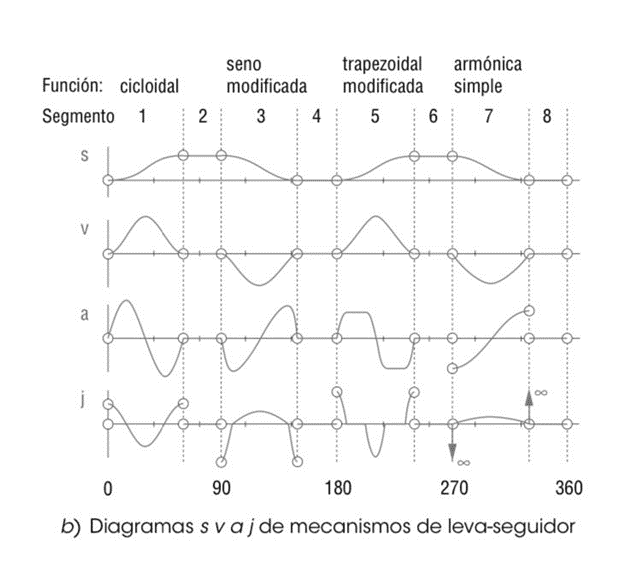

DIAGRAMAS S V A J
Se grafica la función de desplazamiento s, su primera derivada velocidad
v, su segunda derivada aceleración a y su tercera derivada golpeteo j, todas en
ejes alineados como una función de ángulo de árbol de levas q, como se muestra
en la figura:
DIAGRAMAS S V A J
Es posible considerar que la variable independiente en estas gráficas es
el tiempo t o el ángulo de árbol q, ya que se conoce la velocidad angular
constante w del árbol de levas y facilita la conversión de ángulo a tiempo y
viceversa.
q = w t
MOVIMIENTO ARMÓNICO
SIMPLE DE LEVAS
Se refiere a un tipo de movimiento en el cual una leva produce un
movimiento oscilatorio en otro componente mecánico. Este movimiento oscilatorio
es similar al movimiento armónico simple (MAS) que se observa en un péndulo o
en un resorte.
La leva, al girar alrededor de su eje, genera una fuerza que se
transmite a otro componente mecánico, como una biela, una varilla o un pistón.
Esta fuerza produce un movimiento oscilatorio en el componente, que sigue una
trayectoria determinada por la forma de la leva.
La diferenciación de una función armónica en realidad sólo equivale a un
desplazamiento de fase de 90° de la función. Es como si, cuando la diferencia,
se recortara con unas tijeras una parte diferente de la misma función de onda
seno continua, la cual está definida de menos infinito a más infinito.
Las ecuaciones de movimiento armónico simple (MAS) para un movimiento de
subida son:
MOVIMIENTO ARMÓNICO SIMPLE DE LEVAS
Ejemplo
Diseñar una leva que tenga una subida de 1 pulgada en 1 segundo,
mantenerse en ese punto por 2.5 segundos y que luego baje 1 pulgada por 1.5
segundos, por último, que se mantenga en ese lugar por 1 segundo
Tiempo total=6s
Resumen
Bloque 1
Ascenso 1” por 60° en 1s
Bloque 2
Mantenerse por 150° en 2.5s
Bloque 3
Descenso 1” por 90° en 1.5s
Bloque 4
Mantenerse por 60° en 1s
Ecuación de ascenso de movimiento armónico
Ecuación de posición de descenso de movimiento
armónico
Ecuación de velocidad de ascenso y descenso de
movimiento armónico
Ecuación de
aceleración de ascenso y descenso de movimiento armónico
